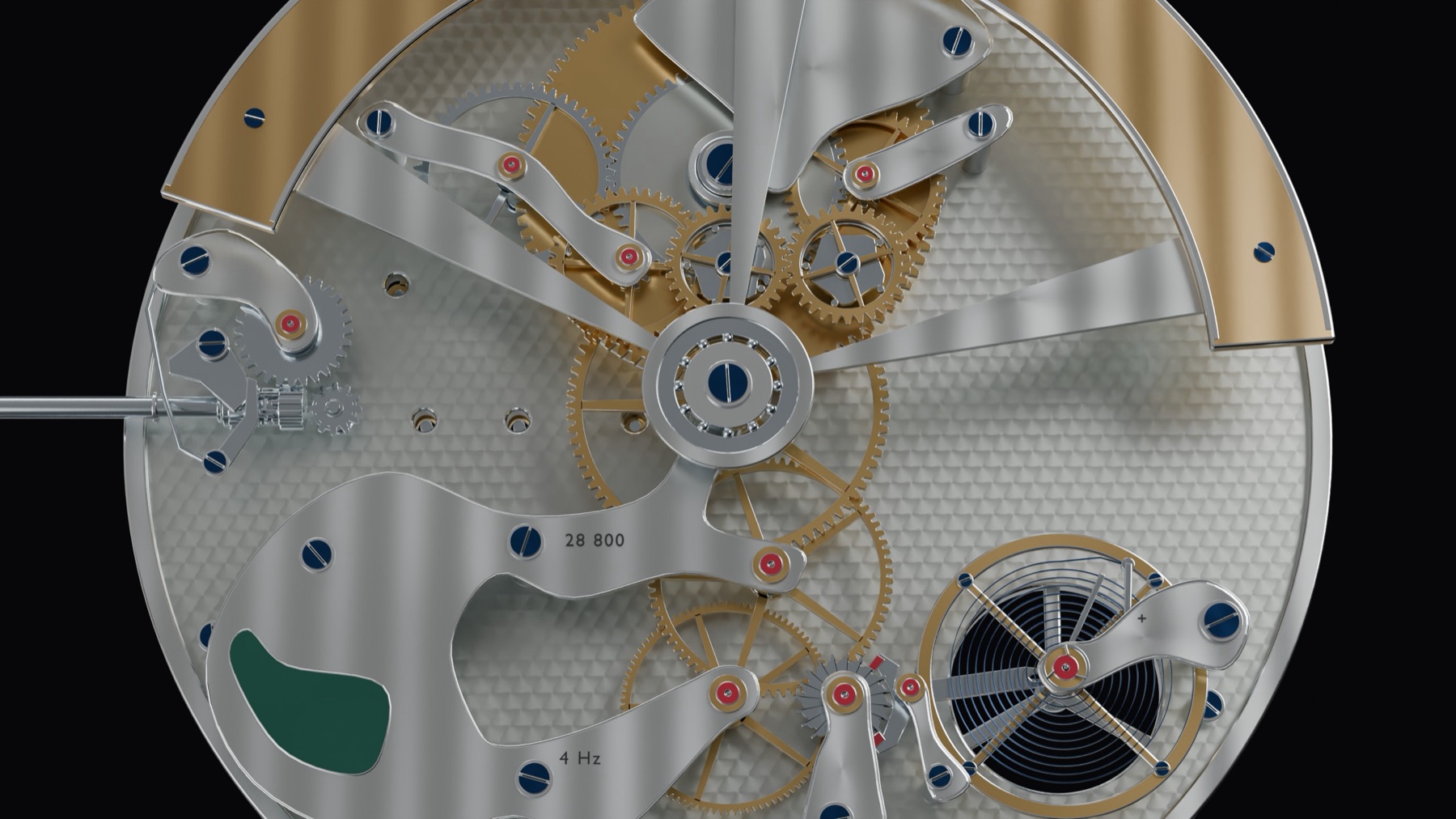

機械が刻む時間の理屈

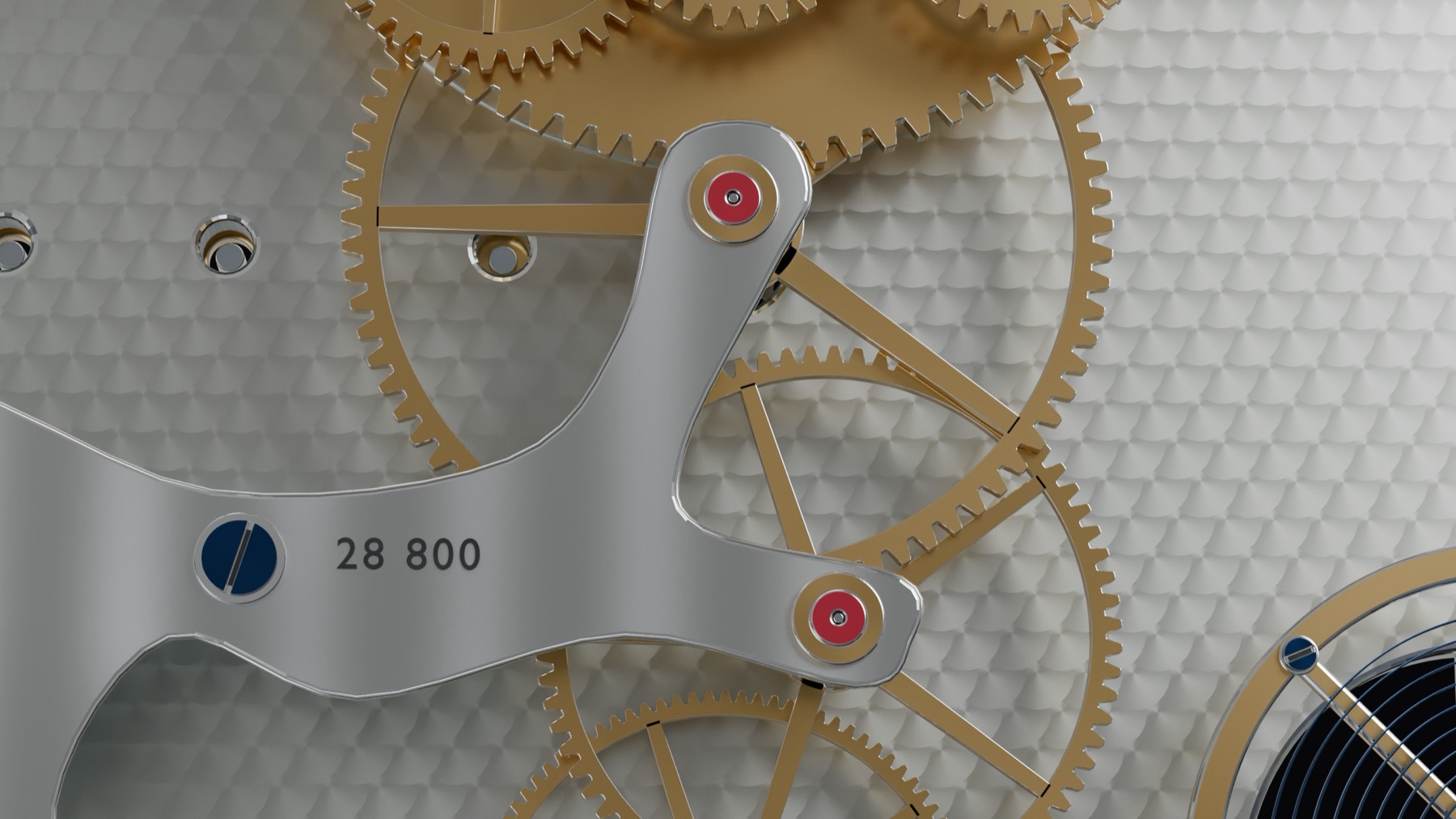

ゼンマイの箱

すべての動力は、香箱と呼ばれるゼンマイの箱から始まります。箱の外周には90枚の歯が刻まれており、9時間かけてゆっくりと1回転します。巻き締められた鋼のリボンがほどけようとする強い力が、すべての輪列を押し動かします。

歯車で速くする

ゼンマイの遅く強い回転を、歯車で順番に加速します。箱の歯90枚から2番車の軸10枚へ伝えることで回転は9倍になり、2番車は1時間にちょうど1回転して分針を回します。

さらに3番車で8倍、4番車で7.5倍、がんぎ車の軸へ12倍と加速を重ねます。4番車は1分間に1回転し、6時位置の小さな秒針を直接動かします。

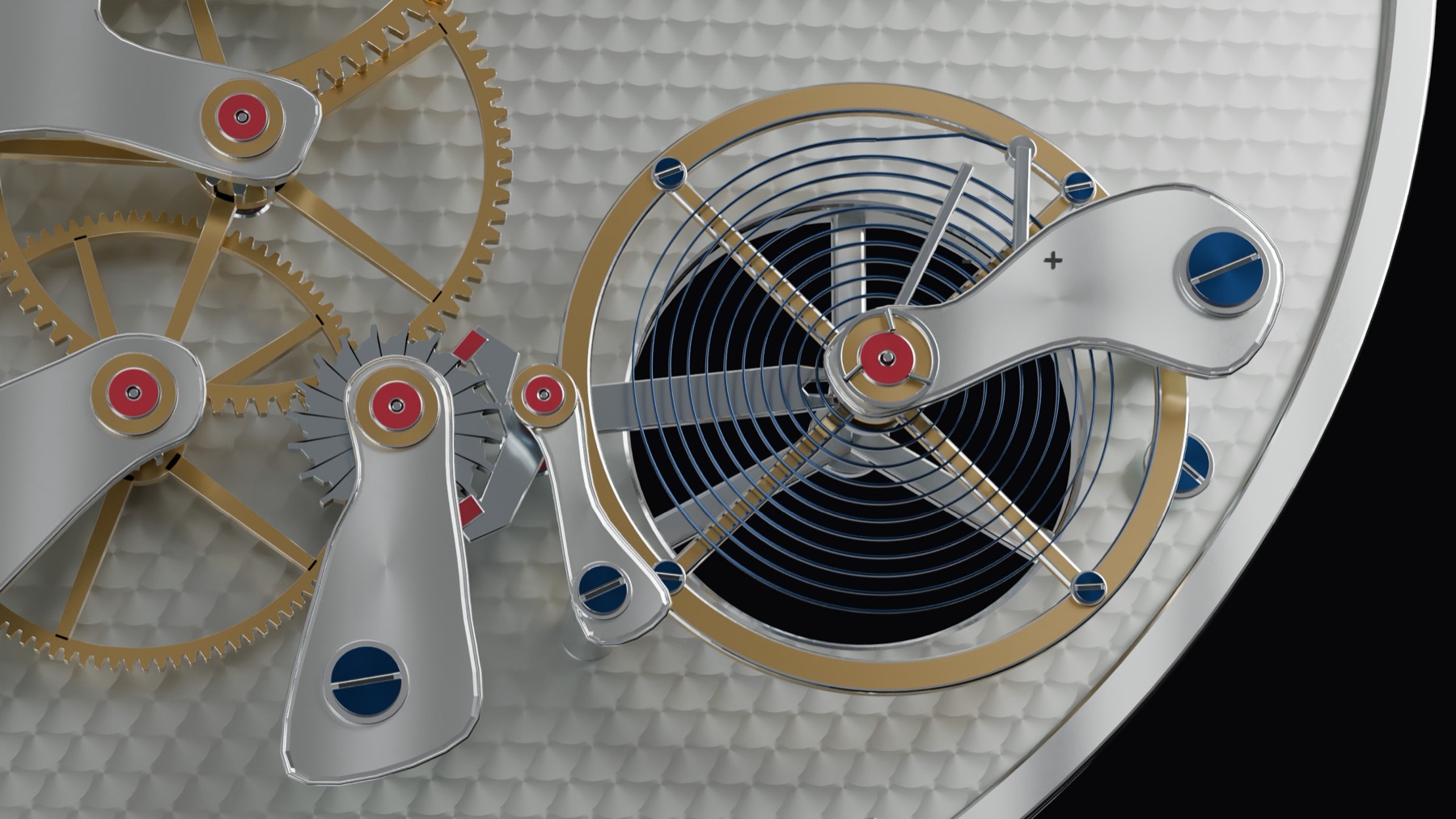

がんぎ車とアンクル

高速になった回転を受け止めるのが、歯を1枚ずつ通す「がんぎ車」と、T字のてこである「アンクル」です。アンクルの両端にはルビーの爪がついており、がんぎ車の歯を交互に受け止めて回転を止めます。

テンプに小突かれた瞬間だけ歯が1枚進み、その際に歯先がアンクルを軽く蹴り返します。この蹴り返しの力がテンプへと戻り、揺れが止まるのを防ぎます。

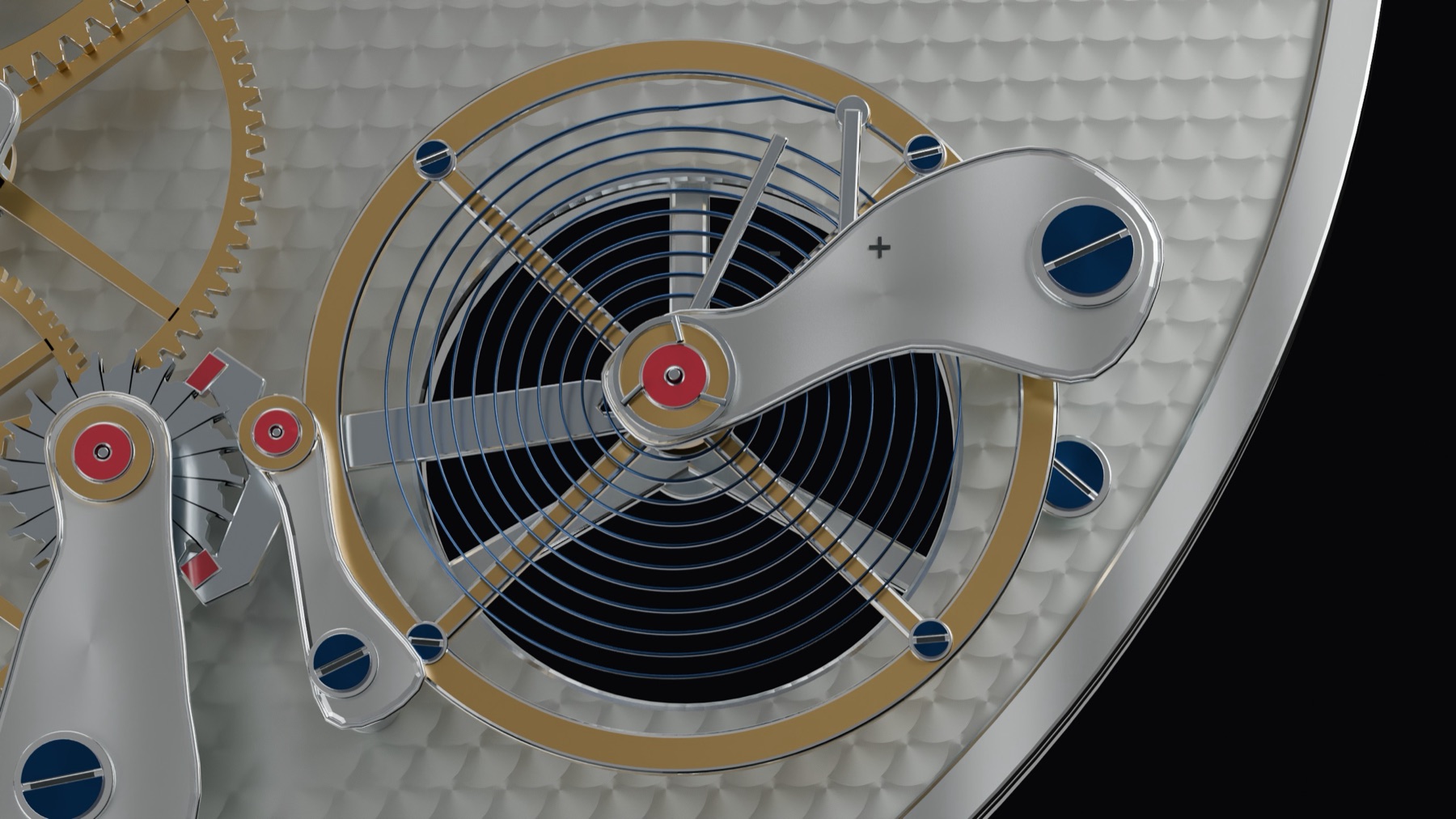

テンプという規則

時間を等しく区切る心臓部が、ひげゼンマイで往復運動を繰り返すテンプです。1秒間に8回、1時間に28,800回正確に振れます。

がんぎ車は1時間に720回転し、20枚の歯がそれぞれ2回アンクルを小突くため、720×20×2で計算どおり28,800回の振動と完全に一致します。

針への分け方

1時間に1回転する2番車の動きは、文字盤側で時針用の速度へと減速されます。筒かなの歯12枚から分車の36枚へ伝えて3倍に減速し、さらに分かな10枚から時車40枚へと伝えて4倍に減速します。

合わせて12倍の減速比となり、時針は12時間かけて文字盤をきっちり1周します。

重りで巻く自動巻き

腕の動きによって自由に回る半円形の重り（ローター）を背面に備えています。重りの軸受けには滑らかに回るボールベアリングを採用しました。

重りの下には2組の切り替え歯車が配置されており、腕の振りが右回りでも左回りでも、常に同じ向きの回転へ変換してゼンマイを巻き上げます。

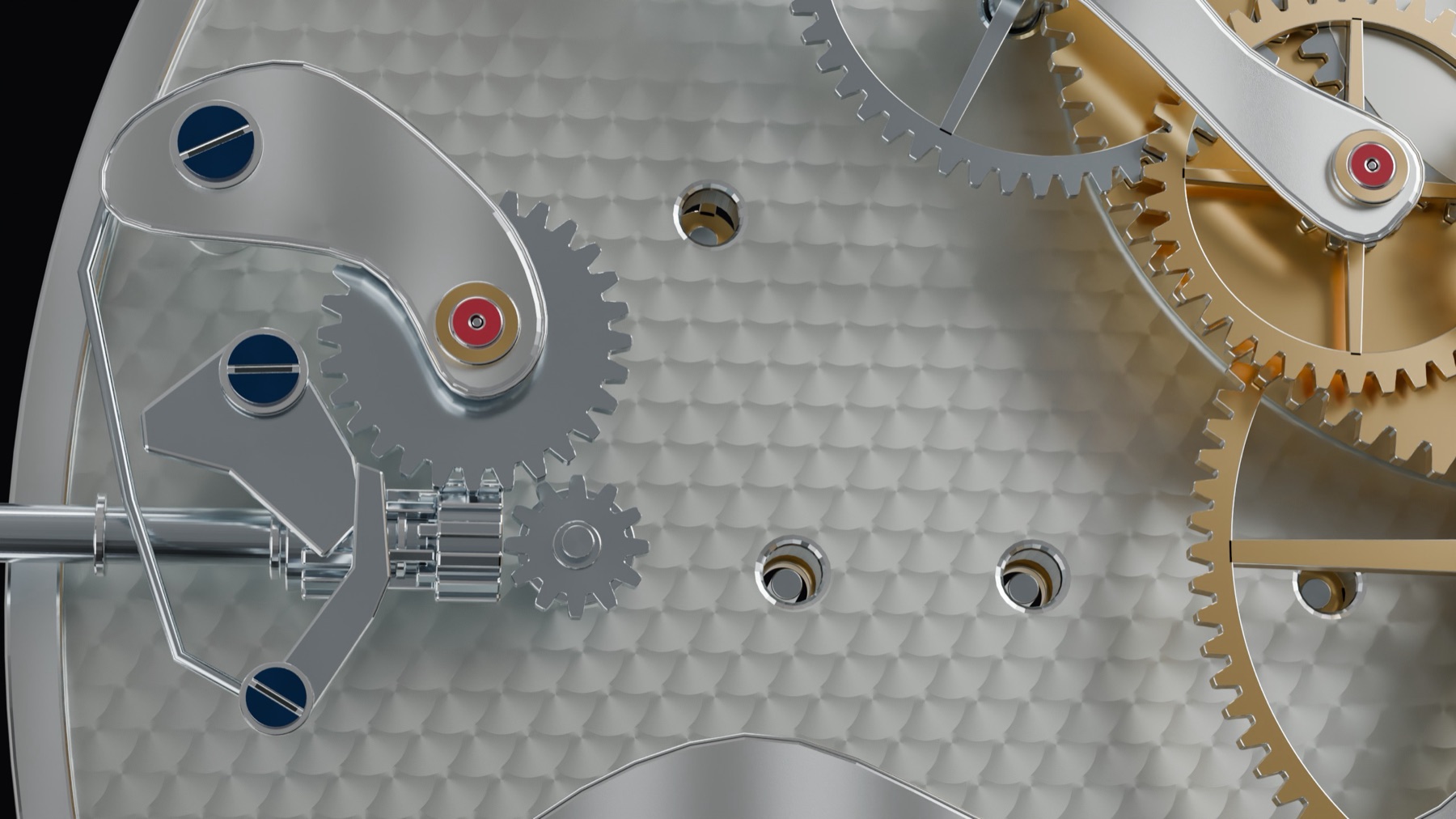

リューズの切り替え

ケース側面の巻き鍵であるリューズは、押し込んだ通常位置で回すとゼンマイを直接巻き上げます。一段引き出すと内部のてこが連動して歯車の道が切り替わり、針を回して時刻を合わせる状態へと移行します。
